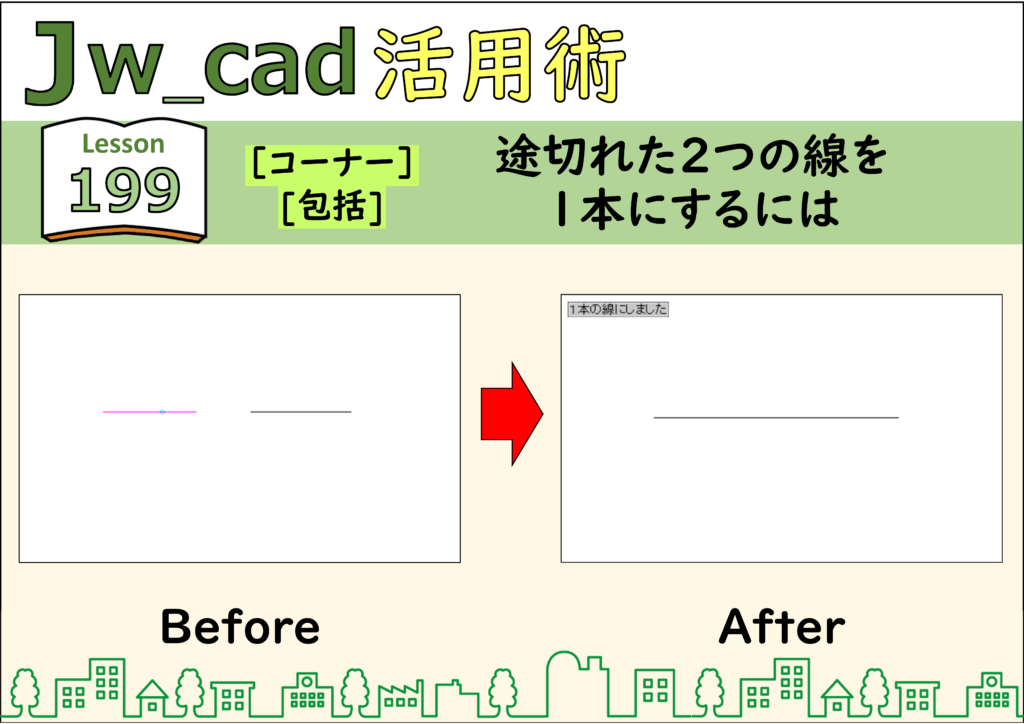

同一の直線上にある2本の線を1本の線に変換するには、[コーナー処理]または[包絡処理]コマンドを使用します。 解説   ステップ 01 ステップ 02 ステップ 03 CADデータ【ダウンロード】 　《CADデータ》199.jww 【ダウンロード】 ← 右クリック「名前を...

[コーナー処理]などのコマンドには[切断間隔]のオプションがあります。すき間を空けて線を切断するには、 [切断間隔]に数値を入力して線を右クリックしましょう。なお、現尺（1：1）以外の図面は、 [実寸]にチェックマークを付けないと、印刷した紙の上で...

[線伸縮] [コーナー処理] [面取り]コマンドを実行すると、ステータスバーのメッセージに「線切断（Ｒ）」と表示されます。線を右クリックすると小さな赤い点が表示され、その位置で線が切断されます。1本の線で2つの箇所の処理があるときに必要になります...

[コーナー処理]コマンドで線分を右クリックすると、その位置で切断されます。[複線]コマンドで仮線を引き、それを元に2つの投影図を作るときなどに役立ちます。  解説 ステップ 01 ステップ 02 ステップ 03 ステップ 04 ステップ 05 ステップ 06 ステップ ...

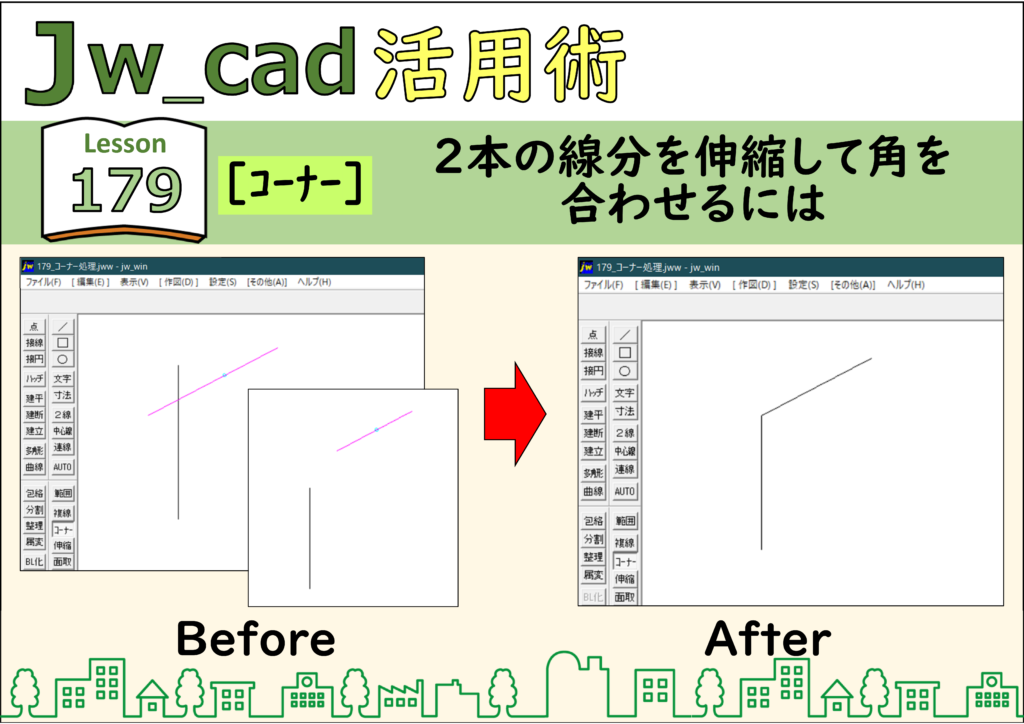

[コーナー処理]は２つの線分を元に、それぞれの線分の端点を伸縮して、きれいな角を作るコマンドです。Lesson180のように、 [複線]コマンドなどで大まかに作った外形線から、それぞれの投影図を作る場合などで利用できます。 解説 ステップ 01 ステップ 02...
