- 寸法線の矢印の向きを変える場合など、後から矢印だけを追加したいことがあります。
- そのようなときは[線]コマンドのオプションで、線の端点に矢印を記入できます。
オススメ書籍
目次

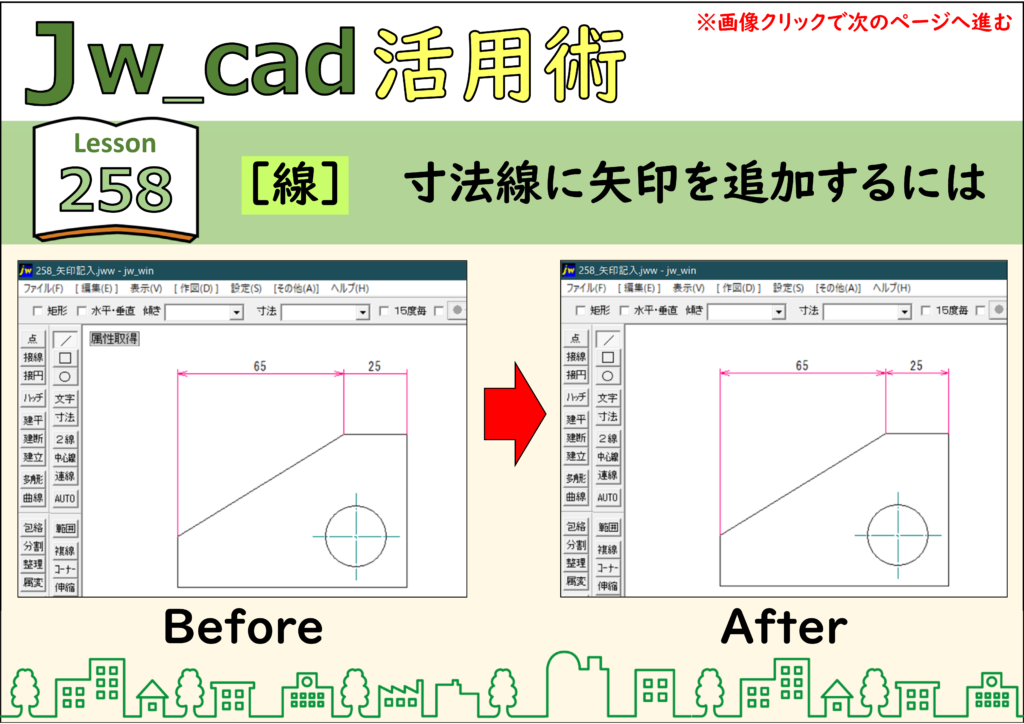

解説
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-00-1024x724.png)

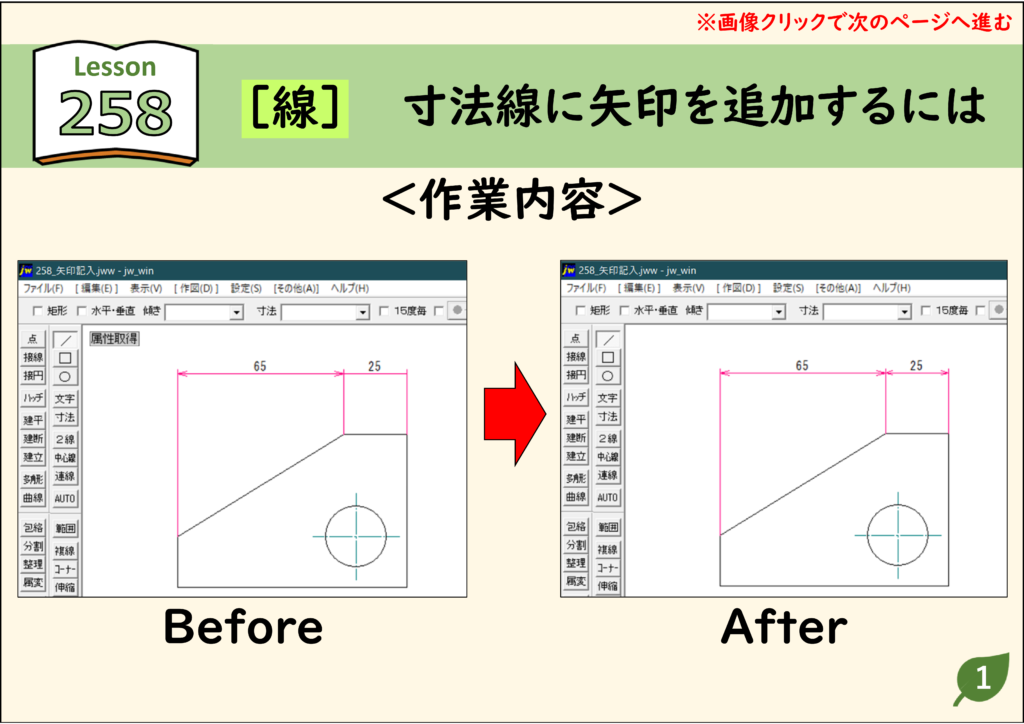

ステップ 01
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-01-1024x724.png)

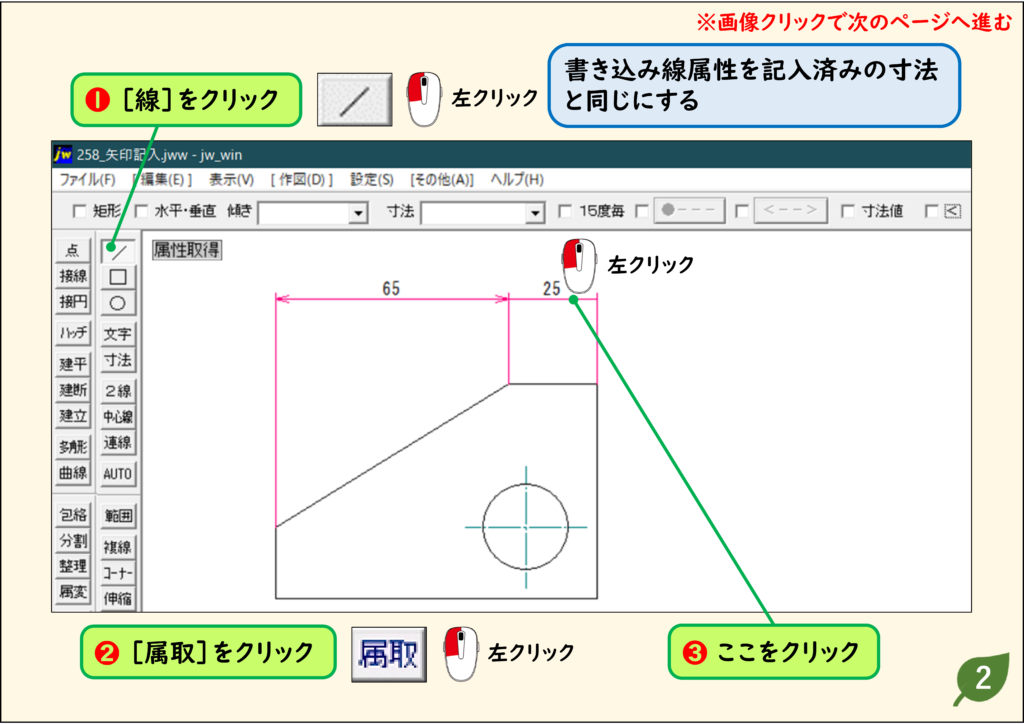

ステップ 02
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-02-1024x724.png)

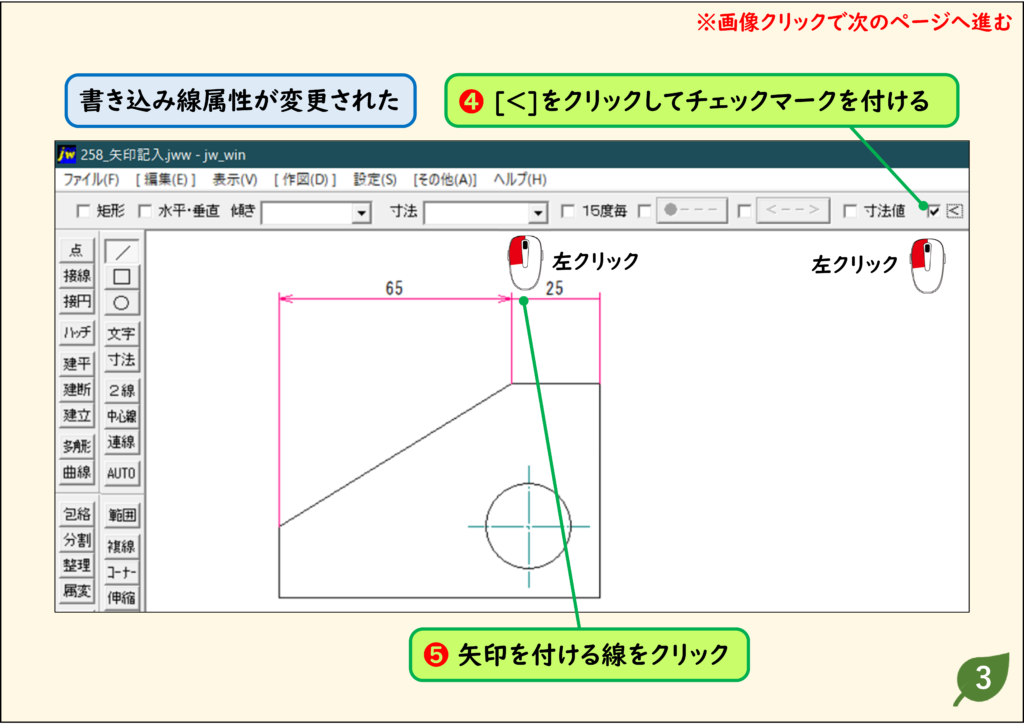

ステップ 03
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-03-1024x724.png)

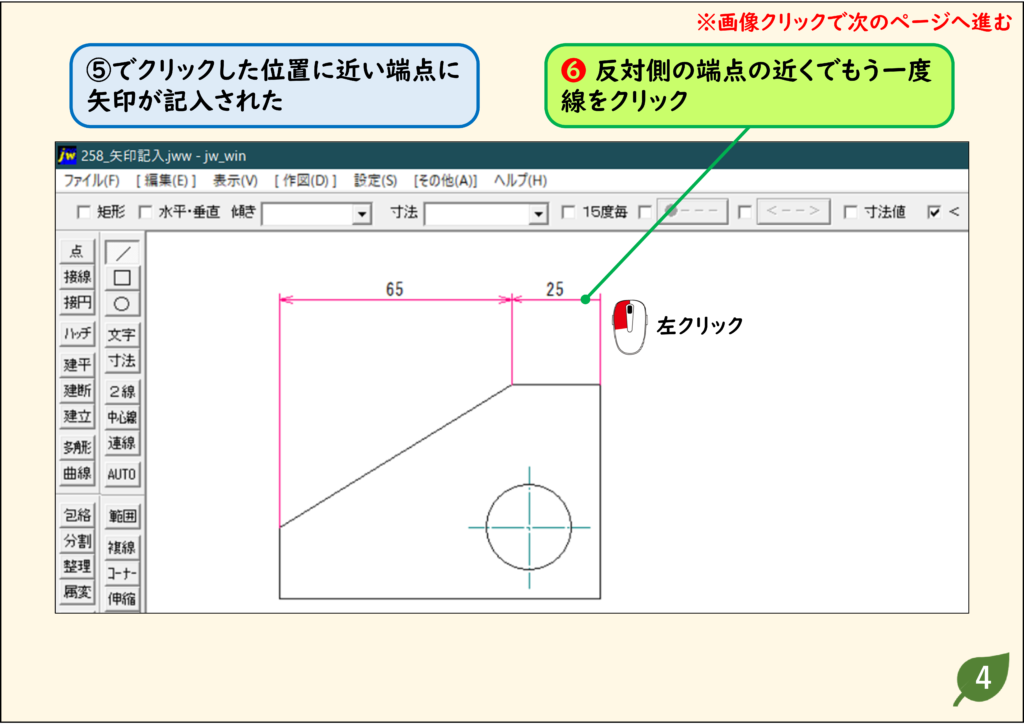

ステップ 04
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-04-1024x724.png)

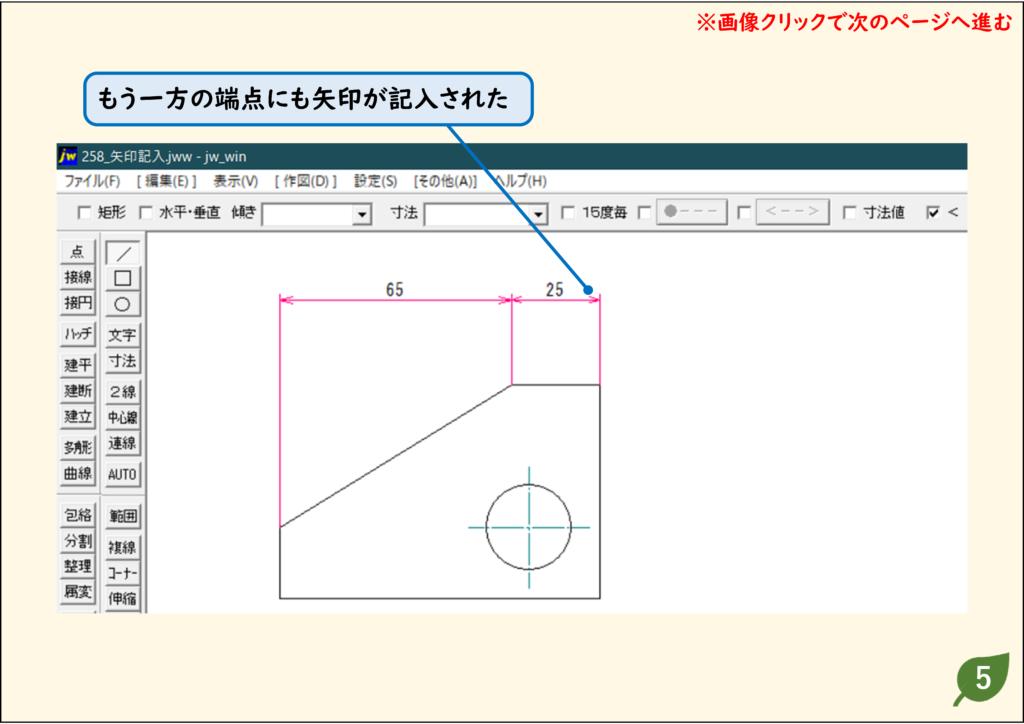

ステップ 05
![](https://www.motenashio.com/wp-content/uploads/2021/06/jwcad_258-05-1024x724.png)
CADデータ【ダウンロード】
《CADデータ》258.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
